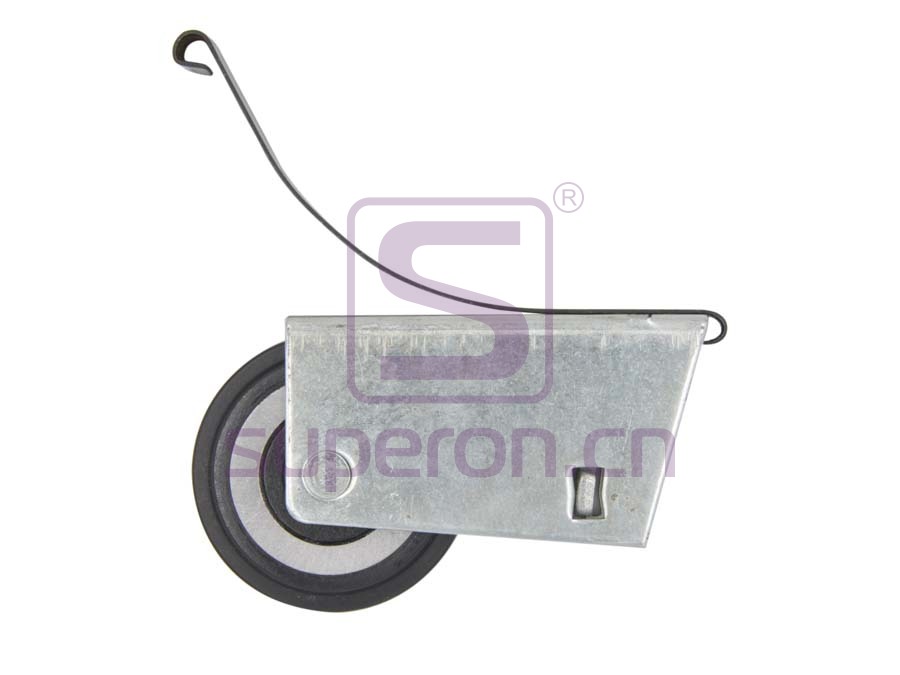

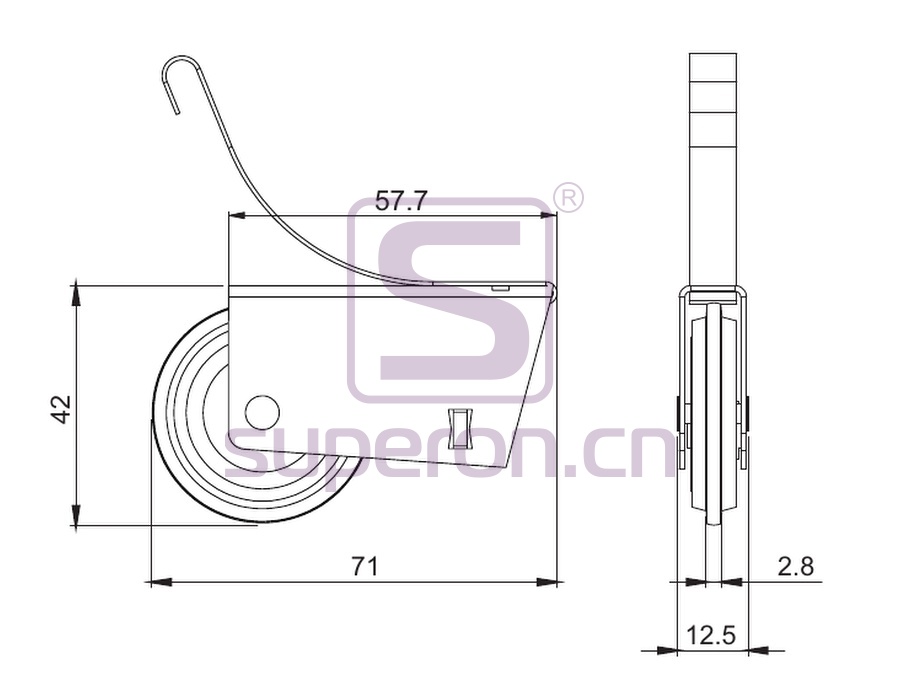

09-120 Roller system

Material:
Rodillo superior – PVC
Rodillo inferior – POM

Carga = 75 kg
Los rodillos han sido probados en una puerta de 75 kg y han cubierto con éxito su distancia de 10.000 metros con rodadura continua. Aprobado con éxito.

Según la petición del cliente, los tornillos de montaje se pueden hacer con el mismo tamaño del hexágono, 4m m o 5m m. Si no hay requisitos, los tamaños estándar del hexágono son los siguientes:
Tornillo Abajo М5 – 4
Tornillo superior D=5mm – 4mm
Tornillo superior D=6mm – 5mm

Variations

09-120-05375

1.0/1.4/5/37.5
Rueda inferior: espesor: 1.0
Tornillo (M): 5
Tipo de tornillo: estándar
Upper roller: width: 37.5 ±0,2

09-120-05385

1.0/1.4/5/38.5
Rueda inferior: espesor: 1.0
Tornillo (M): 5
Tipo de tornillo: estándar
Upper roller: width: 38.5 ±0,2

09-120-06375

1.0/1.4/6/37.5
Rueda inferior: espesor: 1.0
Tornillo (M): 6
Tipo de tornillo: estándar
Upper roller: width: 37.5 ±0,2

09-120-06385

1.0/1.4/6/38.5
Rueda inferior: espesor: 1.0
Tornillo (M): 6
Tipo de tornillo: estándar
Upper roller: width: 38.5 ±0,2
